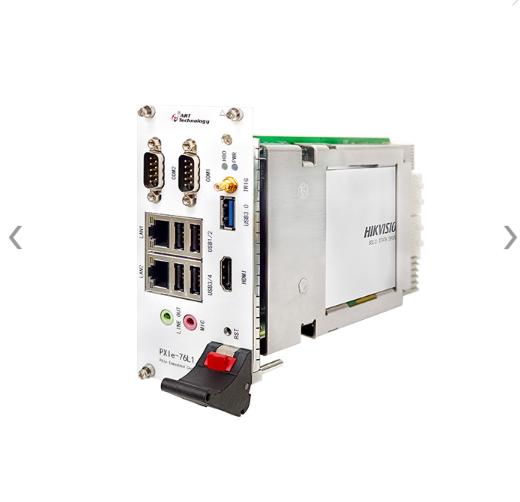

点击图片查看原图
品牌：阿尔泰科技
型号：PXIe-76L1
产品概述;
PXIe76L1是阿尔泰科技专为PXI-Express的混合测试系统设计的3U PXIe控制器，采用国产兆芯 KaiXian KX-6640MA处理器，内存最大可支持24G DDR4。该系统PXI Express的link配置为通用的 4Port 4lan的模式，PXIe76L1控制器还提供丰富灵活的I/O接口，包括一个HDMI，一个USB3.0接口， 可以连接高速的外部设备，两个千兆以太网口，四个USB2.0接口可以连接其他外部设备或者USB接 口的仪器。产品设计经过严格测试已成熟应用，能长时间稳定可靠地工作，可广泛应用于工业自动 化控制，军用计算机领域。
产品特点：
国产处理器，兆芯KX-6640MA，主频2.2GHz、睿频2.6GHZ
核显：兆芯ZX-E Integrated Graphic Processor C-960（504MB）
支持双通道 DDR4内存，最大可达24 GB
PXI Express 链路能力： • 四路配置：x1 x1 x1 x4 SATA存储配置：1TB(或更大)SSD
一路LVDS接口（PXIe连接器）
I/O接口：
• 1×USB 3.0接口
• 2×千兆以太网口
• 4×USB 2.0 接口
• 1×HDMI 显示接口
• 1×RS-232/422/485 D-SUB9接口 1×RS-232 D-SUB9接口
• 1×2port音频接口：1×Mic In 1×Line Out
系统架构图：
指标参数;
|
系统平台 |
处理器：兆芯KX-6640MA，主频2.2GHz |
|
核显：兆芯ZX-E Integrated Graphic Processor C-960 |
|
|
显示：1个HDMI显示接口，一个LVDS接口（PXIe连接器输出） |
|
|
内存：板载8GB DDR4内存颗粒+一个SODIMM DDR4插槽 |
|
|
网口：2个以太网控制器 |
|
|
音频：英特尔Digital High Definition Audio Interface |
|
|
USB: 4个USB2.0接口，1个USB3.0接口 |
|
|
串口：1x RS-232/422/485 D-SUB9接口 1x RS-232 D-SUB9接口 |
|
|
PXI Express链路能力：4路配置 x4 x1 x1 x1 |
|
|
存储：1路SATA（标配512GB SSD） |
|
|
电池：3.3V coms电池 |
|
|
物理特性 |
最大外形尺寸：60.5×128.5×213.2mm（W×H×D） |
|
应用环境 |
温度范围：0~60℃（-20~70℃可定制） |
|
相对湿度：5～95%，无凝露 |
|
|
储存温度：-40～85℃ |
|
|
工作温度：0-60℃ |
|
|
操作系统 |
Win7 银河麒麟 |
