品牌：阿尔泰科技
型号：PCIe9758C
产品简介：

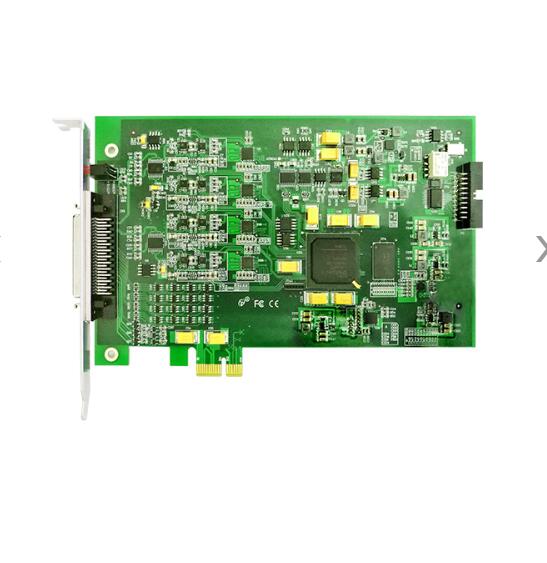

PCIe9758C一款多功能数据采集卡。该板卡提供4路差分（单端）模拟量输入，16位ADC分辨率，采样频率高达5MS/s，灵活的通道转换量程；16路可编程I/O。
主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
指标参数：
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
4通道同步，单端或差分 |
|
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采样率 |
单通道：采样率高达5MSps 多通道：各通道实际采样速率 = 采样速率（同步采集） |
|
|
存储器深度 |
128M字（点）SDRAM存储器 |
|
|
校准方式 |
软件自动校准 |
|
|
耦合方式 |
直流耦合 |
|
|
触发源 |
软件触发、模拟触发、数字触发、同步触发（TRIG触发） |
|
|
输入阻抗 |
10M? |
|
|
时钟源 |
内时钟、外时钟、主卡同步10M（用于多卡同步） |
|
|
DIO数字量 输入输出 |
通道数 |
16路 |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
输入范围 |
0V～5V |
|
|
单通道驱动 能力高达 |
25mA@4.5V |
|
|
过压保护 |
-5V~5V |
