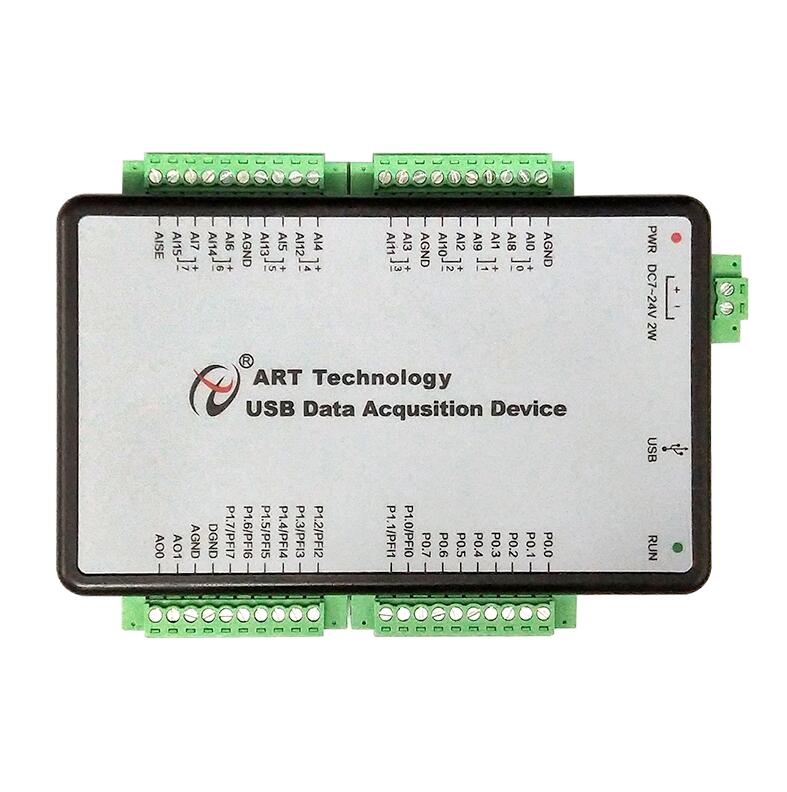

点击图片查看原图
品牌：阿尔泰科技
型号：USB3131A
产品概述：
USB3131A多功能数据采集卡，与LabVIEW无缝连接，提供图形化API函数。100Ksps 16位16 RSE / NRSE通道或8通道DIFF模拟量输入，支持按需单点采样、有限点采样、连续采样；2通道模拟量同步输出；16路可编程I/O；2路多功能计数器。
主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。
功能特点：
产品指标：
模拟量输入
通道数
16通道（RSE、NRSE）、8通道（DIFF）
分辨率
16bit
存储器深度
4K 点FIFO
采集速率高达
100Ksps
外时钟范围
0~100KHz
校准方式
软件自动校准
通道扫描方式
异步循环扫描
采样模式
按需单点采样、有限点采样、连续采样
量程
±10V
工作电压高达
±12V
保护电压
±25V
触发方式
开始触发、参考触发、暂停触发
触发类型
模拟边沿、模拟窗、数字边沿
耦合方式
直流耦合
输入阻抗
1GΩ
模拟量输出
通道数
2路
分辨率
14bit
采样范围
±10V
采集速率高达
100Ksps
通道输出模式
同步输出
存储器深度
4K字（点）FIFO存储器
校准方式
软件自动校准
生成模式
单点（按需）生成、有限点生成、连续生成
触发方式
开始触发、暂停触发
触发类型
数字边沿
数字量
通道数
16 Line
Port0：8 Line
Port1：8 Line，复用PFI0~7
电气标准
TTL兼容
配置方式
程控I/O方向与状态
默认上电状态
用户可配置
输入输出逻辑电平
高电平：高达5V，低至3V
低电平：高达0.8V，低至0V
单通道驱动能力高达
-20mA @ Source电流
25mA @Sink电流
CTR计数器
通道数
2路多功能计数器
计数器位数
32位
计数器功能
CI：边沿计数、频率测量、周期测量、
半周期测量、脉冲测量、脉宽测量、
双边沿间隔测量、位置测量 (基于增量式编码器)
CO：脉冲输出
计数器源
PFI0~PFI7
输入频率高达
5MHz
电平脉宽低至
100nS
电气标准
TTL电平
采样方式
CI：按需单点采样
CO：单点（按需）生成、有限点生成、连续生成
联系方式：15600362816 、15910369641
淘宝官方店：https://art-control.taobao.com
1、与LabVIEW无缝连接，提供图形化API函数。
2、类似DMA的USB Stream传输技术，传输效率更高，实时性更强。
3、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。
4、低功耗，支持USB总线供电与7~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。
