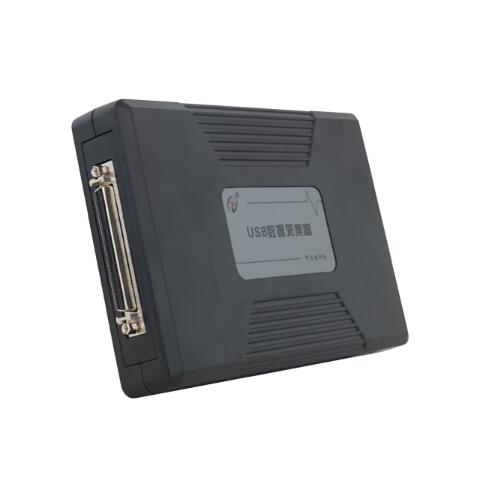

点击图片查看原图
品牌：阿尔泰科技
型号：USB5622
概述：
USB5622多功能数据采集卡，USB2.0或以太网总线类型。500KS/s 16位 16路模拟量单端输入或8路差分输入，2路模拟量输出，8路数字量输入输出，1路独立的减法计数器。
指标参数：
|
总线类型 |
USB2.0或以太网 |
|
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
16路单端、8路差分 |
|
|
输入量程 |
±10V、±5V、±2.5V、0～10V 、0～5V |
|
|
校准方式 |
软件自动校准 |
|
|
采样率 |
单通道：采样频率高达500KSps 多通道：各通道采样频率高达=500KSps / 设置的采样通道总数 |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
输入阻抗 |
10MΩ |
|
|
DA模拟量输出 |
输出通道 |
2路 |
|
转换精度 |
12位 |
|
|
输出量程 |
±10V、±5V、±10.8V、0～10V 、0～10.8V 、0～5V |
|
|
转换速率 |
各通道转换速率高达100KSps |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
数字量输入输出 |
通道数 |
DI/DO各8路 |
|
电气标准 |
TTL兼容 |
|
|
默认上电状态 |
低电平 |
|
|
输入逻辑电平 |
高电平：高达5V，低至2V 低电平：高达0.8V，低至0V |
|
|
输出逻辑电平 |
高电平：高达5V，低至3.8V 低电平：高达0.44V，低至0V |
|
|
单通道驱动能力 |
4mA |
|
|
计数器 |
通道数 |
1路独立的减法计数器 |
|
计数器位数 |
32位 |
|
|
计数方式 |
6种计数方式软件可选 |
|
|
以太网特性 |
网络类型 |
10/100M自适应 |
|
网络协议 |
TCP |
|
|
HTTP端口 |
四个端口分别为8000、8100、8200、8300 |
|
