首页 > 供应产品 > 阿尔泰PCIe多功能数据采集卡4路16位5M同步AD采集

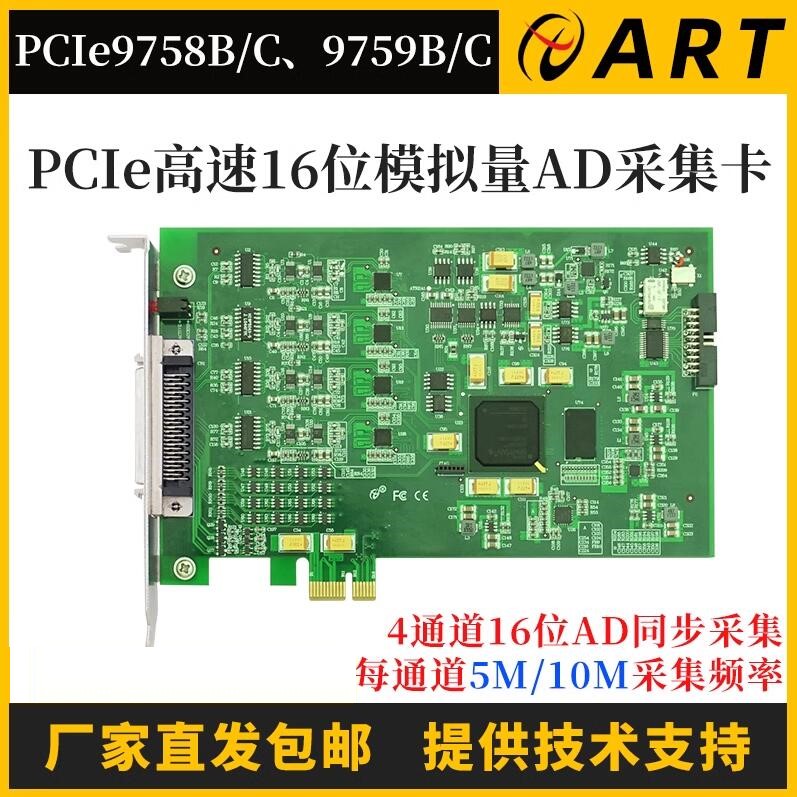

阿尔泰PCIe多功能数据采集卡4路16位5M同步AD采集

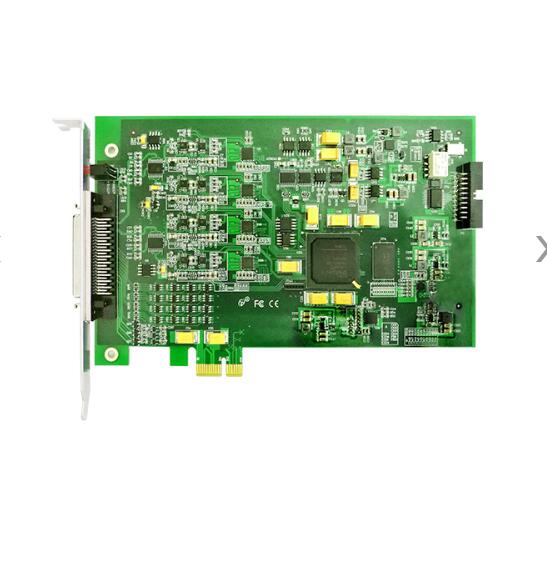

点击图片查看原图
产品: 浏览次数:9阿尔泰PCIe多功能数据采集卡4路16位5M同步AD采集
品牌: 阿尔泰科技
总线类型: PCIe总线
产品型号: PCIe9758B
ADC分辨率: 16位
单价: 面议
最小起订量: 1 块
供货总量: 200 块
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-07-18 09:43
  询价
详细信息

品牌:阿尔泰科技

型号:PCIe9758B


产品概述:

PCIe9758B该板卡是一款多功能数据采集卡。该板卡提供 4 路差分(单端)模拟量输入,16 位 ADC分辨率,最高采样频率 5MS/s,灵活的通道转换量程,同时用户可通过多卡级连的方式扩展通道数量;16 路可编程 I/O。本板卡的主要应用场合为:无线通讯、雷达/声纳、超声、图形成像。


指标参数:

AD模拟量输入

ADC分辨率

16位(Bit)

输入通道

4通道同步,单端或差分

输入量程

±5V、±2.5V、±1.25V、±625mV

采样率

单通道:采样率高达5MSps

多通道:各通道实际采样速率 = 采样速率(同步采集)

存储器深度

128M字(点)SDRAM存储器

校准方式

软件自动校准

耦合方式

直流耦合

触发源

软件触发、模拟触发、数字触发、同步触发(TRIG触发

输入阻抗

10MΩ

时钟源

内时钟、外时钟、主卡同步10M(用于多卡同步)

DIO数字量

输入输出

通道数

16

电气标准

TTL兼容

配置方式

程控I/O方向与状态

输入范围

0V~5V

单通道驱动

能力高达

25mA@4.5V

过压保护

-5V~5V
