品牌：阿尔泰科技
型号：USB8912/8914/8916
产品概述：

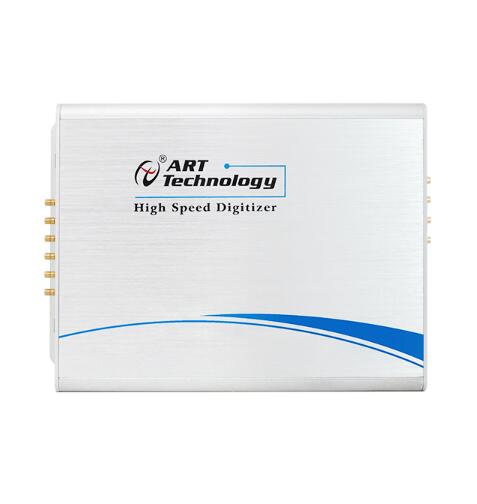

USB8912/8914/8916同步数据采集卡，该板卡250MS/s 12/14/16位 2通道同步采样数字化仪，专为输入信号高达 100M 的高频和高动态范围的信号而设计。与Labview无缝连接，提供图形化API函数。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
指标参数：
|
AD模拟量输入 |
ADC分辨率 |
12位（Bit）（USB8912）/14位（Bit）（USB8914）、 16位（Bit）（USB8916） |
|
|
输入通道 |
2路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达250MHz |
||
|
采样方式 |
同步采样 |
||
| 存储器深度 | 板载2GB 内存 | ||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） |
||
|
ATR输入源 |
从AI0~AI1的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ、50Ω |
||
|
带宽 |
100MHz |
||
|
时钟源 |
板载时钟、主卡同步10M时钟、外部参考10M时钟、 外时钟 |
||
|
外时钟输入范围 |
40MHz~250MHz，幅值为2Vpp~5Vpp |
||
