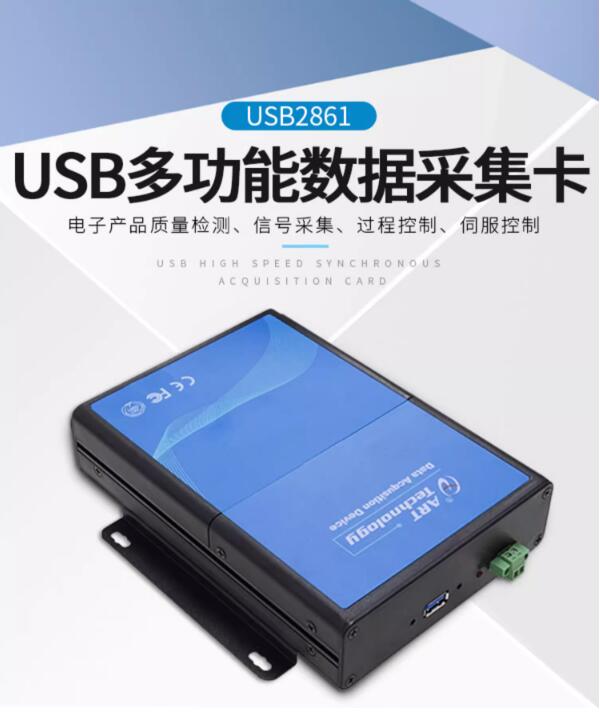

USB多功能工业级数据采集卡64路AD采集 北京阿尔泰
点击图片查看原图
产品: 浏览次数:6USB多功能工业级数据采集卡64路AD采集 北京阿尔泰
品牌: 阿尔泰科技
总线类型: USB总线
产品型号: USB2861
ADC分辨率: 16位
单价: 面议
最小起订量: 1 块
供货总量: 200 块
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-06-25 10:04
  询价
详细信息

品牌:阿尔泰科技

型号:USB2861

产品概述:

USB2861是USB多功能工业级数据采集卡
AD:64路 250KHz 16位
DA:4路同步输出 14位 1MHz
24路DI/O(8路带缓冲DIO,16路多功能DIO);
4路32位多功能计数器,支持边沿计数、频率测量、周期测量、半周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角位置测量、脉冲输出。 适用于从基本数据采集到闭环控制和测试自动化等广泛的应用。


功能特点:

1、基于USB3.0总线的Super Speed Stream传输技术,数据的传输稳定性、速度、实时性都有了很大的提升。

2、设备端USB接口 Lock方式,使USB接口因松动导致掉线的几率大幅度降低。

3、采集卡每个功能都支持带缓冲采样,独有的软硬件技术,保证各个功能在windows系统上同时稳定可靠的独立运行且互不干扰。

4、板卡功耗很低,支持USB总线供电与5~24V宽范围外供电的自适应切换,方便基于笔记本的外场移动式测量。

5、支持5V 200mA电源输出,支持过载保护,可直接为接近开关、编码器等传感器供电。

6、内置高性能、高屏蔽性端子板,方便用户接线。

7、支持DIN导轨安装。



产品指标:



 连接器可选

USB2861为采集卡本身带接线端子版本

USB2861-V为采集卡带68芯插头引出版本

产品概述

总线类型

USB3.0  Super Speed

操作系统

XPWin7Win8Win10

产品级别

工业级

AI模拟量输入

分辨率

16bit

采样范围

±10V、±5V、±2V、±1V

采集速率高达

250Ksps

通道数量

64通道(RSENRSE); 32通道(DIFF

通道扫描模式

异步循环扫描

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

4KFIFO存储器

触发源

软件强制触发、开始触发、暂停触发

AO模拟量输出

通道数量

4

采集速率高达

1Msps

分辨率

14bit

采样范围

±10V、±5V

驱动能力

5mA

存储器深度

4KFIFO存储器

通道输出模式

同步输出

生成模式

单点(按需)采样、有限点采样、连续采样

CTR计数器

通道数

4路独立多功能计数器

计数器位数

32

电气标准

TTL电平

计数器功能

边沿计数、脉宽测量、频率/周期测量、半周期测量、

双边沿间隔测量、线性位置测量、角位置测量、可编程脉冲输出

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

2KFIFO存储器

DI/O

通道数

 24通道 DI/OPort0 8路,Port1Port28路复用PFI

配置方式

 程控I/O方向与状态

输入范围高达

 0V5V

电气标准

 TTL电平

采样方式

 按需单点采样、有限点采样、连续采样

存储器深度

 2KFIFO

输入速率

 10MHz

输入阻抗

 1MΩ

输出速率

 10MHz

单通道驱动

能力高达

 -20mA    @Source电流

 25mA     @Sink   电流

+5V输出

输出电压

 +5.0V ± 0.2V

带载能力

 200mA

负载调整率

 3.3%

其他保护

 过载后自动保护

软件开关

 支持
