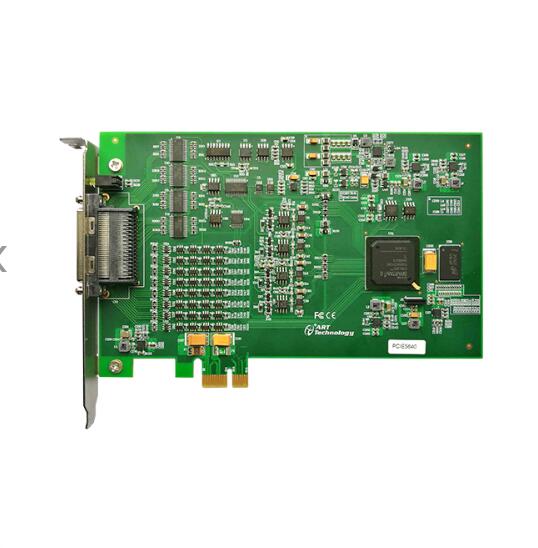

点击图片查看原图
型号：PCIe5640/5641/5642/5643
概述：
PCIe5640/5641/5642/5643多功能采集卡；2MS/s， 16位，64/32路异步模拟量输入；2MS/s，16位，4/2/0路同步电压模拟量输出；8路DIO ；24/8路PFI；2/1路32位多功能计数器。
主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。
性能描述：
指标参数：
AI模拟量输入
ADC分辨率
16位（Bit）
输入通道
单端64路/差分32路异步采集（PCIe-5640/5642）；
单端32路/差分16路异步采集（PCIe-5641/5643）
输入量程
±10V、±5V、±2V、±1V
采样率
单通道最大2MHz采样速率，多通道最大500KHz采样速率
通道扫描模式
异步循环扫描
采集模式
按需单点采样、有限点采样、连续采样
存储器深度
16K点FIFO
触发源
软件强制触发、模拟触发、数字触发
AO模拟量输出
分辨率
16位（Bit）
输出通道
4路同步输出（PCIe-5640）；
2路同步输出（PCIe-5641）；
0路同步输出（PCIe-5642/5643）
转换速率
最大2MHz采样速率
量程
±10V
存储器深度
16K点FIFO
生成模式
单点（按需）采样、有限点采样、连续采样
CTR计数器
通道数
2路32位（PCIe-5640/5642）；
1路32位（PCIe-5641/5643）
计数器功能
CI：边沿计数、频率测量、周期测量、半周期测量、
脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量
CO：脉冲输出
CTR采样方式
CI：按需单点采样、有限点采样、连续采样
CI存储器深度：2K点FIFO
CO：按需单点采样、有限点采样、连续采样
DIO
8路带缓存、程控I/O方向与状态
DIO存储器深度：2K点FIFO
PFI通道
24路静态数字量输入输出、时序信号输入输出（PCIe-5640/5642）；
8路静态数字量输入输出、时序信号输入输出（PCIe-5641/5643）
软件自动校准
支持多卡同步
