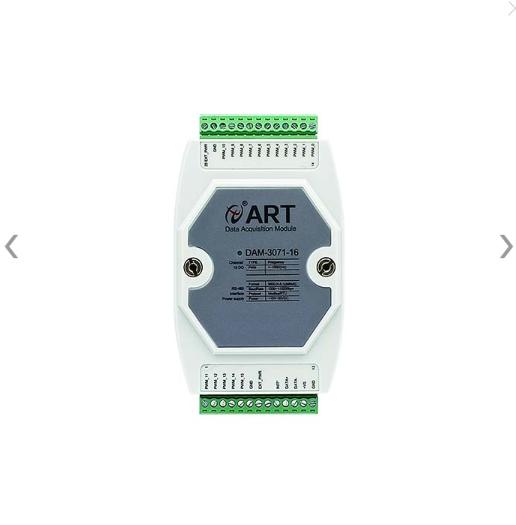

点击图片查看原图
品牌：阿尔泰科技
型号：DAM-3071-16
产品概述：
DAM-3071-16为16路PWM输出模块，RS485通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数：
|
PWM输出 |
|
|
输出通道 |
16路PWM输出 |
|
PWM输出频率 |
1-100KHZ，1-4路频率共用，5-8路频率共用,9-12路频率共用,13-16路频率共用 |
|
PWM输出占空比 |
16通道可独立设置占空比，0-1000范围可调单位0.1% |
|
输出方波幅值 |
跳线选择内部供电幅值：5V；跳线选择外部供电幅值：4.5V-25V |
|
输出驱动能力 |
跳线选择内部供电:单路<100mA；跳线选择外部供电：单路<200mA |
|
工作模式 |
根据设定的频率和占空比输出 |
|
其他 |
|
|
通讯接口 |
RS485 |
|
RS485传输速率注 |
最大180次/秒（单模块总通道，115200bps下） 最大24次/秒（单模块总通道，9600bps下） 最大3次/秒（单模块总通道，1200bps下） |
|
波特率 |
1200～115200bps |
|
从站地址 |
1～255 |
|
看门狗 |
硬件看门狗 |
|
供电电压 |
+10~30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值1.5W @ 24VDC |
|
操作温度 |
-40℃～80℃、 16～80%RH(无凝露) |
|
存储温度 |
-40℃～＋80℃ |
