PCI9770多功能数据采集卡16位8路AD同步2M采样频率

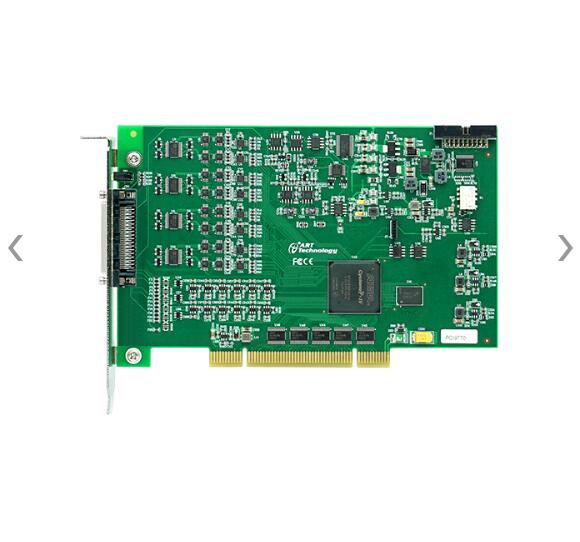

点击图片查看原图
产品: 浏览次数:5PCI9770多功能数据采集卡16位8路AD同步2M采样频率
品牌: 阿尔泰科技
总线类型: PCI总线
产品型号: PCI9770/1 (A/B)
采样方式: 同步AD采集
单价: 面议
最小起订量: 1 块
供货总量: 200 块
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-06-04 11:14
  询价
详细信息

品牌:阿尔泰科技

型号:PCI9770/1(A/B)

产品概述:

PCI9770/1(A/B)多功能数据采集卡。该系列板卡提供8/4路单端或差分同步模拟输入通道;2路模拟量同步输出;8路带缓冲数字I/O,16/8路可编程I/O及2/1通道多功能计数器。

指标参数:

型号

AD

DA

CTR

DIO

分辨率

通道

采样率

分辨率

通道

采样率

通道

通道

PCI9770

16

8

2MS/s

16

2

2MS/s

2路

24路

PCI9770A

16

8

1MS/s

16

2

1MS/s

2路

24路

PCI9770B

16

8

500KS/s

16

2

500KS/s

2路

24路

PCI9771

16

4

2MS/s

16

2

2MS/s

1路

16路

PCI9771A

16

4

1MS/s

16

2

1MS/s

1路

16路

PCI9771B

16

4

500KS/s

16

2

500KS/s

1路

16路



AI模拟量输入

采样范围

±10V±5V±2V±1V

采集方式

同步采集

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

8K字(点)FIFO

触发源

软件强制触发、模拟量触发、外部数字量触发、AI首通道触发

AO模拟量输出

采样范围

±10V

存储器深度

8K字(点)FIFO

生成模式

单点(按需)生成、有限点生成、连续生成

通道输出模式

同步输出

CTR计数器

计数器位数

32

电气标准

TTL电平

计数器功能

CI:边沿计数、频率测量、周期测量、半周期测量、脉宽测量、

       双边沿间隔测量、线性位置测量、角度位置测量

CO:脉冲输出

采样方式

CI:按需单点采样、有限点采样、连续采样

CI存储器深度:2KFIFO

CO:按需单点采样、有限点采样、连续采样

DI/O

通道数

8路支持带缓存DIOP0.<0..7>

PFI通道

16/8

配置方式

程控I/O方向与状态

DIO存储器深度

2KFIFO

软件自动校准

支持多卡同步
