产品概述

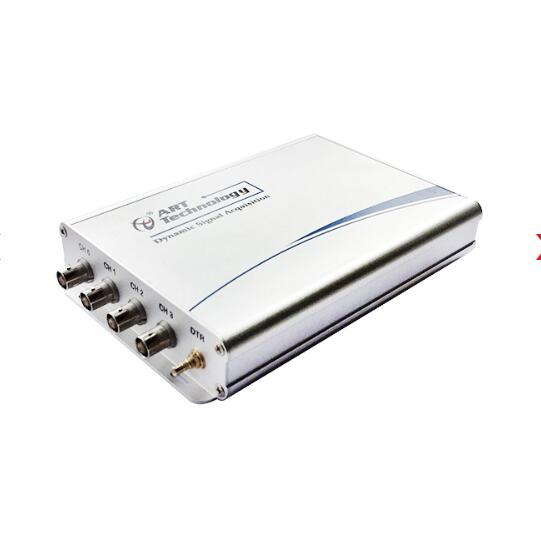

USB8812是USB总线的同步采集卡。4路差分模拟量输入，4mA IEPE激励，24位ADC采样精度，转换速率高达216KS/s。适用于高动态范围信号采集，机械设备与故障诊断，声学测量，振动、噪声、冲击等环境信号监测。
产品参数
|
AD模拟量输入 |
ADC分辨率 |
24位(Bit) |
|
|
输入通道 |
4路差分/伪差分 |
||
|
输入量程 |
±11V、±5.5V、±2.2V、±1.1V |
||
|
采样速率 |
8 Hz ~ 216 KHz |
||
|
采样方式 |
同步采样 |
||
|
带宽 |
0.41×采样速率 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
IEPE激励 |
每个通道均支持0或4mA电流输出 |
||
|
动态范围 |
114dB |
||
|
THD |
-100dB |
||
|
触发源 |
软件触发、模拟边沿触发、模拟窗触发、数字边沿触发 |
||
|
ATR输入源 |
从AI0～AI3的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ |
||
|
校准方式 |
软件自动校准 |
||
